2018 年浙江省宁波市中考科学真题(解析版)

科学 · 中考 · 上传于 2026-06-30

TOTAL33共计
CHOICE15选择
FILL7填空
SOLVE11解答

登录后解锁本卷

注册就送一份带动图的卷子(自己挑),可直接解锁本卷:全部答案、详细解析,题目能拖能动。

免费 30 秒注册 / 登录 →
第 1 题 ·选择题
📖 单题精读 →
树立和践行＂绿水青山就是金山银山＂的理念建设美丽宁波。下列做法不符合该理念的是
  1. A对河道开展清淤保洁工作
  2. B提倡步行或骑单车等出行
  3. C燃煤电厂安装脱硫装置
  4. D人们焚烧秸秆增加土壤肥力
第 2 题 ·选择题
📖 单题精读 →

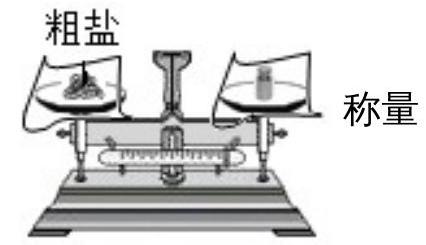

在粗盐提纯的实验中，下列操作不规范的是
  1. A
  2. B
  3. C
  4. D
第 3 题 ·选择题
📖 单题精读 →
甲型流行性感冒是甲型流感病毒引起的人禽共患的传染病。下列有关说法正确的是
  1. A甲型流感病毒是该病的病原体
  2. B甲型流感病毒具有完整的细胞结构
  3. C甲型流感病毒性状由体内蛋白质控制
  4. D接种流感疫苗获得的免疫是非特异性免疫
第 4 题 ·选择题
📖 单题精读 →
下列事例中，改变物体内能的途径与其他三项不同的是（）
  1. A柴火烧水
  2. B
  3. C冬天搓手取暖
  4. D
第 5 题 ·选择题
📖 单题精读 →
2018年1月31日晚，我国大部分地区能观察到罕见的＂月全食＋超级月亮＋蓝月亮＂三最合一的天文奇观。下列说法正确的是
  1. A月相变化的周期为27．3日
  2. B当天是我国的农历初一
  3. C当天太阳直射点位于地球的南半球
  4. D月全食时月亮处于地球和太阳之间
第 6 题 ·选择题
📖 单题精读 →

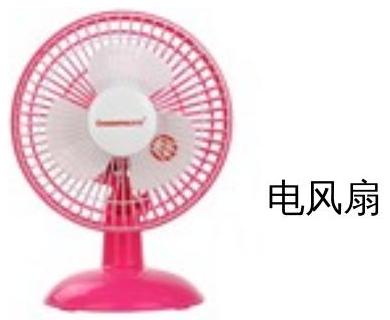

我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是
  1. A
  2. B手摇发电机
  3. C
  4. D电磁起重机
第 7 题 ·选择题
📖 单题精读 →
甘肃鸣沙山月牙泉是国家级重点风景名胜区，被称为天下沙漠第一泉。下列叙述正确的是
  1. A月牙泉风景区的植被是一个种群
  2. B湖中的倒影是由于光的折射形成的
  3. C鸣沙山昼夜温差较大是因为水的比热容较大
  4. D月牙泉地形的形成是地球内力和外力共同作用的结果
第 8 题 ·选择题
📖 单题精读 →

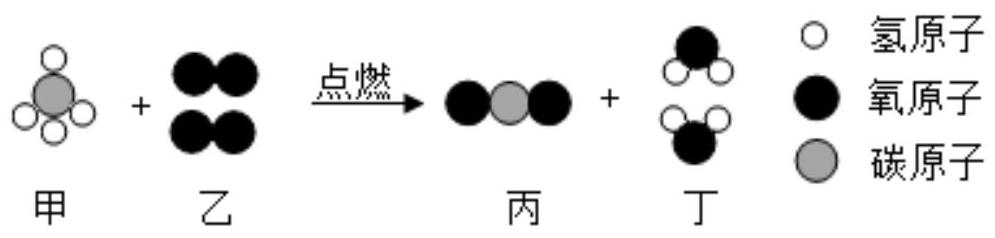

下图是某化学反应的微观示意图。下列说法中错误的是（ ）
  1. A甲是最简单的有机物
  2. B反应前后原子种类没有发生改变
  3. C反应生成的丙和丁的分子个数比为1：2
  4. D一个甲分子是由两个氧分子和一个碳原子构成
第 9 题 ·选择题
📖 单题精读 →
三氧化二碳【化学式（ C2O3\mathrm{C}_{2} \mathrm{O}_{3} ）】通常情况下是一种无色无味的气体，可溶于水、与水反应生成草酸，且常温下不稳定，其他的化学性质与一氧化碳相似。下列有关三氧化碳说法错误的是
  1. AC2O3\mathrm{C}_{2} \mathrm{O}_{3} 中碳元素的化合价为 +4 价
  2. B三氧化碳具有还原性
  3. C在空气中燃烧的产物为二氧化碳
  4. D与氢氧化钠溶液反应可生成盐
第 10 题 ·选择题
📖 单题精读 →
如图是某网友在四月拍摄的某地雪景：积雪初融后，在某停车场上出现了一个个＂雪馒头＂，甚为奇特。雪堆正下方是方形地砖，每块方形地砖周围是条形砖。气象专家调研发现：四周条形砖比中间方形地砖具有更好的导热性和渗水性。关于形成＂雪馒头＂景观的解释肯定不合理的是
  1. A空气温度较低是＂雪馒头＂得以保留的原因之一
  2. B方形地砖导热性差是形成＂雪馒头＂景观的原因之一
  3. C太阳辐射导致条形砖上方的雪比方形地砖上方的雪更易熔化
  4. D地表热量易通过条形砖及四周缝隙传递，使条形砖上的雪更易熔化
第 11 题 ·选择题
📖 单题精读 →
下列实验或活动中，实验用品与使用目的不相符的是（）
选项实验或活动名称实验用品使用目的
A观察和解剖花刀片剖开子房
B唾液淀粉酶对淀粉的消化作用碘液检验淀粉
C种子呼吸释放二氧化碳氢氧化钠溶液检验二氧化碳
D制作临时装片，观察细胞显微镜观察细胞结构
  1. AA
  2. BB
  3. CC
  4. DD
第 12 题 ·选择题
📖 单题精读 →
20∘C20^{\circ} \mathrm{C} 时，四个实验小组分别取不同质量的 NaCl，逐渐加入到各盛有 50 g 水的烧杯中，不断搅拌直到不再溶解为止，然后分别称量剩余 NaCl 的质量。记录数据如下表：
实验小组第一组第二组第三组第四组
水的质量／g50505050
所取 NaCl 的质量／g15202530
剩余 NaCl 的质量／g02712
下列说法错误的是（ ）
  1. A20∘C20^{\circ} \mathrm{C} 时，50 gNaCl 饱和溶液中含有 18 gNaCl
  2. B用蒸发的方法可以使不饱和溶液变成饱和溶液
  3. C第二组所得溶液的溶质与溶剂的质量比为 9:259: 25
  4. D相同温度下，NaCl 在水里的溶解度与水的质量无关
第 13 题 ·选择题
📖 单题精读 →
如图是正常家庭电路的一部分。下列说法正确的是（）
  1. A导线 B 与大地之间的电压为 220 V
  2. B测电笔先后插入插座的左右插孔，氖管都发光
  3. C电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地
  4. D断开开关 S 后，站在地上的人接触 a 点或 b 点一定不会触电
第 14 题 ·选择题
📖 单题精读 →

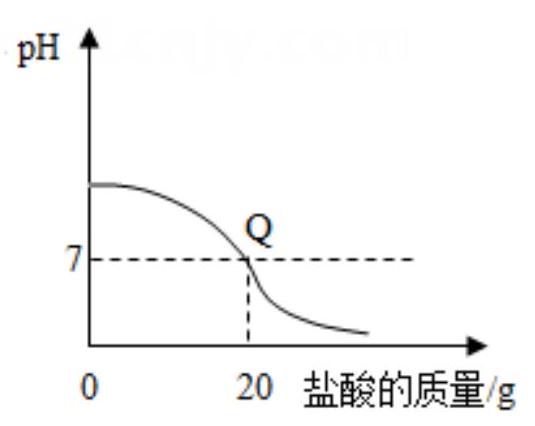

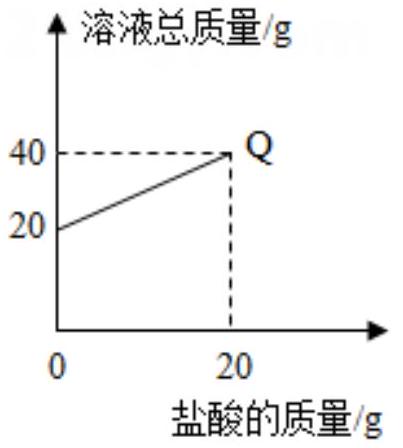

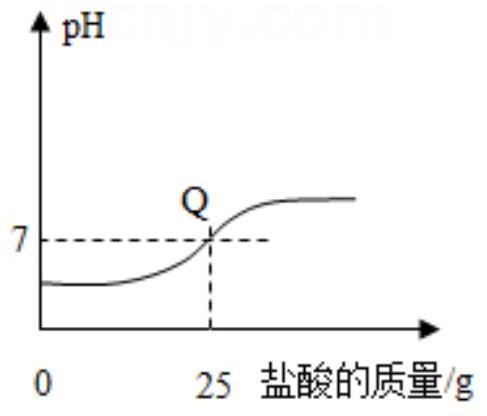

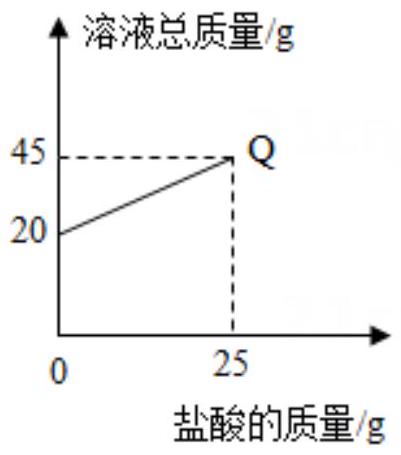

向盛有 20 g10%20 \mathrm{~g} 10 \% 氢氧化钠溶液的烧杯中逐滴滴入 7.3%7.3 \% 的稀盐酸，下列是关于溶液总质量或溶液 pH 随盐酸质量变化的关系图（ Q 点表示恰好完全反应）。其中正确的是（ ）
  1. A
  2. B
  3. C
  4. D
第 15 题 ·选择题
📖 单题精读 →

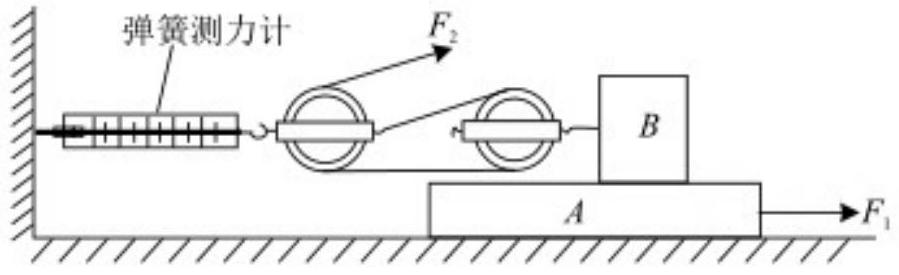

如图所示，F1=4 N, F2=3 N\mathrm{F}_{1}=4 \mathrm{~N}, \mathrm{~F}_{2}=3 \mathrm{~N}，此时物体 A 对于地面静止，物体 B 以 0.1 m/s0.1 \mathrm{~m} / \mathrm{s} 的速度在物体 A 表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）。下列说法错误的是
  1. AF2\mathrm{F}_{2} 的功率为 0.6 W
  2. B弹簧测力计读数为 9 N
  3. C物体 A 和地面之间有摩擦力
  4. D如果增大 F2F_{2}，物体 AA 可能向左运动
第 16 题 ·填空题
📖 单题精读 →
宁波近海渔业资源丰富，盛产小黄鱼、鲳鱼、梭子蟹、乌贼等海洋生物。 （1）小思根据生物特征将小黄鱼、鲳鱼归为脊推动物，梭子蟹、乌贼归为无脊推动物，她的分类依据是 ____。 （2）鱼肉中富含蛋白质等营养物质，蛋白质在人体消化道内被消化成 ____，才能被人体吸收进入血液。
第 17 题 ·填空题
📖 单题精读 →
由于酒精的麻醉作用，饮酒驾车容易引发交通事故。对酒驾嫌疑人员，交警通常采用检测呼出气体或血液中的酒精合量来判断。
（1）饮酒后，酒精会引起驾驶员的 ____系统调节能力下降，造成行为自控能力减弱。 （2）驾驶员呼气时肋间外肌和膈肌 ____，胸腔容积缩小，肺内气体被排出体外。 （3）抽血前，先用橡皮软管绑住被抽血者的上臂，如图所示。此时，橡皮软管与手掌之间的部分____（填血管种类）因血量增多而鼓起有利于扎针。
第 18 题 ·填空题
📖 单题精读 →

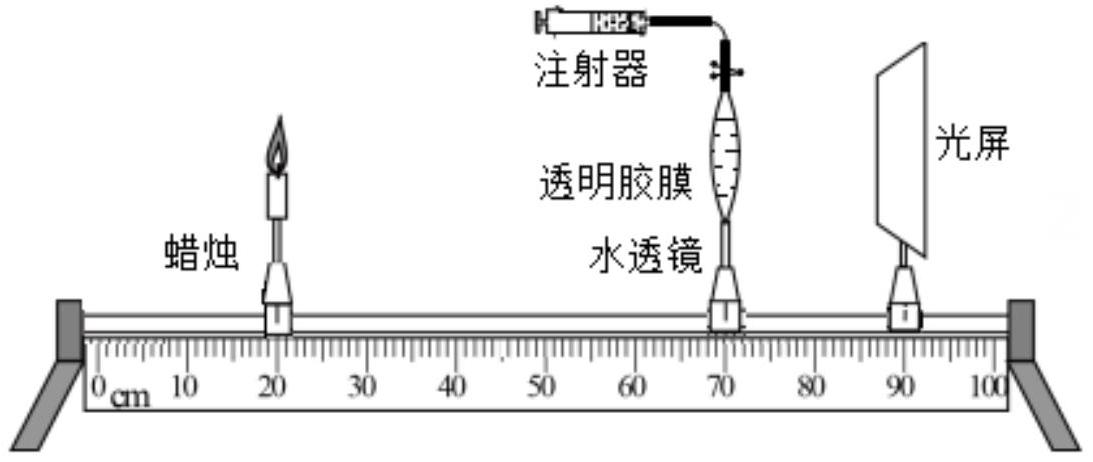

为了研究眼的成像原理，小科自主研制了如图所示的实验装置。用水透镜模拟眼的晶状体，通过注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。点燃蜡烛后。调节水透镜凸度，直至光屏上成一个清晰倒立、____（填＂放大＂、＂等大＂或＂缩小＂）的实像。若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，应对水透镜 ____（填＂注水＂或＂抽水＂）。
第 19 题 ·填空题
📖 单题精读 →

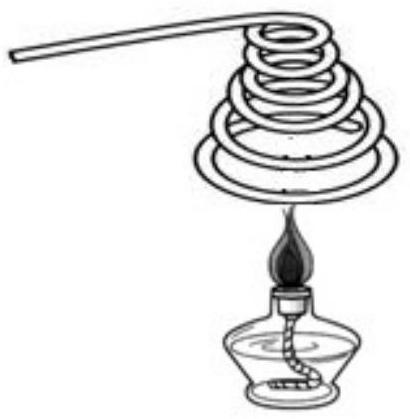

如图是用铜丝绕成的锥形螺旋罩，置于酒精灯火焰上方。随着铜丝罩的垂直下移，可观察到酒精灯火焰越来越小，最终完全熄灭。
（1）铜丝在空气中受热，表面会产生黑色的 ____（填化学式）。 （2）表面变黑的铜丝下移过程中遇到酒精蒸汽，又会变光亮的红色，这是因为黑色物质发生了 ____反应。（填＂氧化＂或＂还原＂） （3）铜丝具有良好的导热性，能将热量很快散失，使酒精蒸汽的温度低于 ____，从而使酒精灯火焰熄灭。
第 20 题 ·填空题
📖 单题精读 →
在＂观察从斜面滑下的小车在水平面上的运动＂活动中，小车在相同斜面顶端由静止释放，沿斜面下滑到达底端，在毛巾、棉布和木板上向前运动一段距离分别停在如图所示位置。
（1）小车在相同斜面顶端由静止释放，是为了使小车到达水平面时的 ____相同。 （2）小车所受阻力越小，运动距离越远。如果运动的物体在 ____的理想情况下，它将保持原来的速度一直运动下去。300 多年前，伽利略曾采用类似的方法得出相同的推论。 （3）实验中，小车在棉布、木板表面克服阻力做功的功率分别是 P1\mathrm{P}_{1}、P2\mathrm{P}_{2}，则 P1\mathrm{P}_{1} ____ P2\mathrm{P}_{2}。（填＂＞＂、＂＝＂或＂＜＂）
第 21 题 ·填空题
📖 单题精读 →

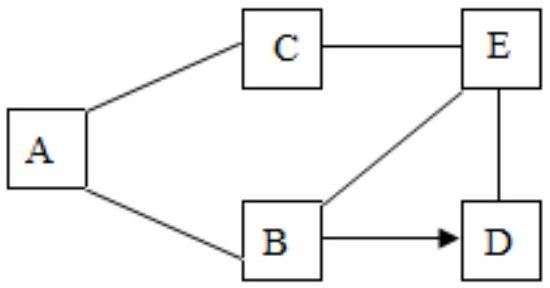

下图是铁、盐酸、氢氧化钙、硫酸铜和氯化镁五种物质的反应与转化关系，＂一＂表示两种物质之间能发生化学反应，＂→＂表示在一定条件下的物质转化。
（1）A 物质是 ____（填化学式）。 （2）C 与 E 反应的基本类型是 ____。 （3）从物质反应规律分析，在单质、氧化物、酸、碱和盐中，能与 B 反应生成 D 的物质有____（填序号）。（1）2 类（2）3 类（3）4 类（4）5 类
第 22 题 ·填空题
📖 单题精读 →

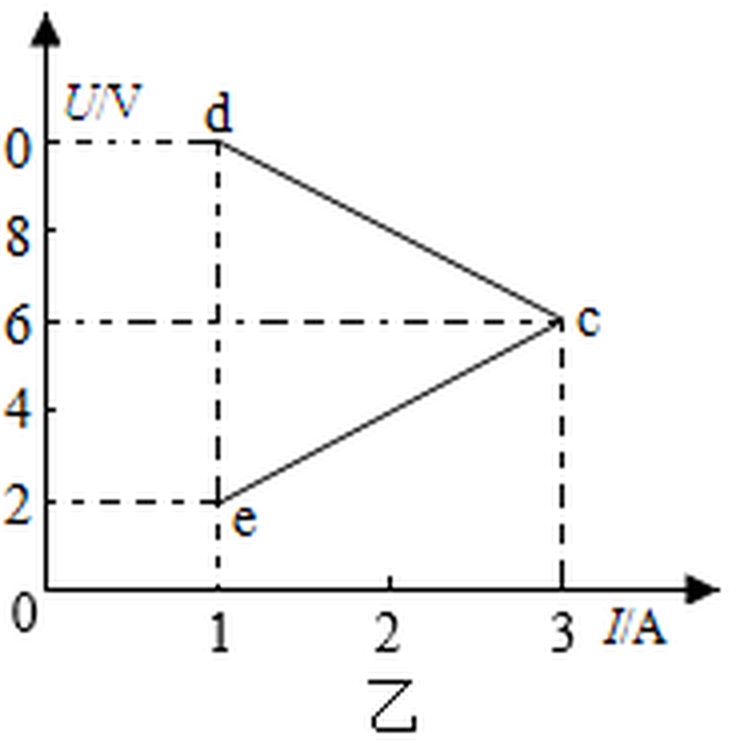

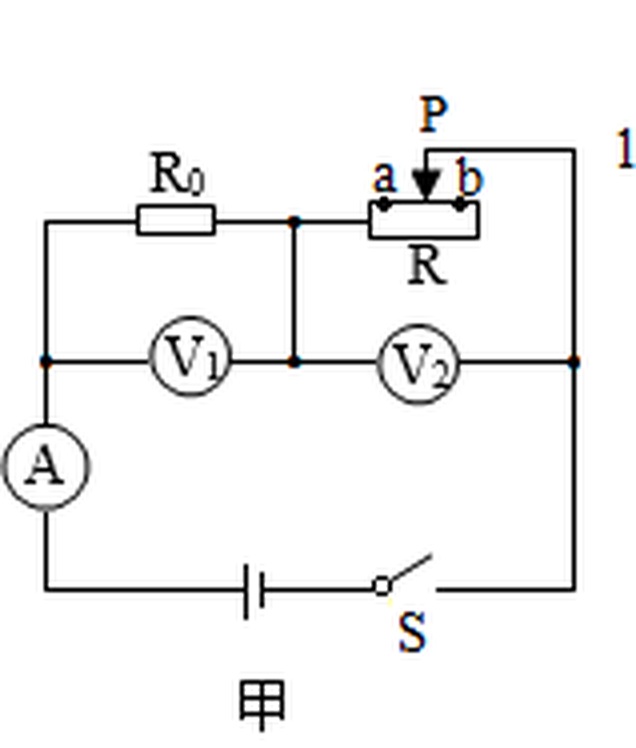

如图甲所示，电源电压保持不变，闭合开关 S，滑动变阻器滑片从 b 点滑到 a 点过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中 ____（填＂dc＂或＂ec＂）表示电压表 V2\mathrm{V}_{2} 随电流表示数变化的图像。 （2）该过程中电路消耗的总功率最大值为 ____ W。
第 23 题 ·solution
📖 单题精读 →
据报道，高空坠物伤人事件时有发生。某专业研究小组对物体从高空落到地面的破坏力进行如下实验研究： 实验器材：1 cm 厚的石膏板若干，质量为 50 g 的鸡蛋数枚。 实验过程：无风环境下，将鸡蛋从楼上静止释放，砸中铺在草坪上的石膏板，记录实验现象。
实验序号楼层实验现象
115鸡蛋破碎，石膏板凹陷且出现一圈圈螺旋状的裂纹
225鸡蛋破碎，石膏板被砸中的地方出现小坑且破裂
325鸡蛋破碎发出巨响，石膏板被击穿
（1）实验中，鸡蛋从高空坠落的破坏力可以通过 ____反映出来。 （2）根据实验现象，可以得出：同一物体从高空落到地面的破坏力与 ____有关。 （3）实验后，小科对高空落下的雨滴不会对人造成伤害感到好奇。他通过查阅资料知道：雨滴从高空落下的过程中，受到的空气阻力与雨滴速度的平方成正比，达到最大速度后，雨滴匀速落向地面。雨滴下落过程中机械能 ____（填＂增大＂，＂不变＂或＂减小＂）。对于下落的雨滴不伤人的现象，小科将进一步探究。
第 24 题 ·solution
📖 单题精读 →

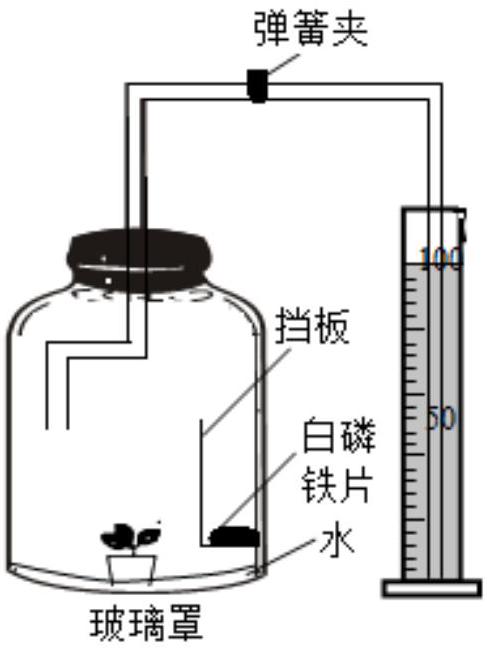

日常生活中，有人喜欢把植物放在室外阳光下，有人喜欢把植物放在室内。太阳光与照明灯光对植物光合作用哪个更有利呢？小科进行如下实验探究。 【作出假设】太阳光比照明灯光更有利于植物的光合作用。 【材料准备】玻璃钟罩、量筒、同一品种的天竺葵、水、白磷和其它必需的器材。 【实验步骤】 （1）按如图所示的装置连接好实验器材，并检验装置气密性。
（2）取 6 株生长状况相同的天竺葵，分别放入 6 套相同装置内，每套装置如图所示，平均分成两组。 （3）第一组装置放在阳光下，第二组装置放在密闭的黑色帐篷中（内有温控装置），用具有自动调光系统的照明灯照射。 （4）6 小时后，用激光笔点燃足量白磷，待白磷燃烧熄灭并冷却后，打开弹簧夹，测得并记录量筒内水量的变化数据。 （1）本实验用自动调光系统的作用是调节照明灯的 ____。 （2）小科认为实验测得量筒内水量的变化数据，就是植物产生的氧气体积。你认为小科的观点是____的。（填＂正确＂或＂不正确＂） （3）从植物光合作用的原料分析，为使光合作用正常进行应向装置内提供 ____。为增加证据的可靠性，小科认为还需改进实验设计。
第 25 题 ·solution
📖 单题精读 →
实验室购买了一卷标有长度为 100 m 的铜芯包线，小科想通过实验测定其实际长度。他首先测得导体横截面积 SS 为 1 mm21 \mathrm{~mm}^{2}，查阅资料得知现温度下这种导线每米的电阻值为 0.017Ω0.017 \Omega。

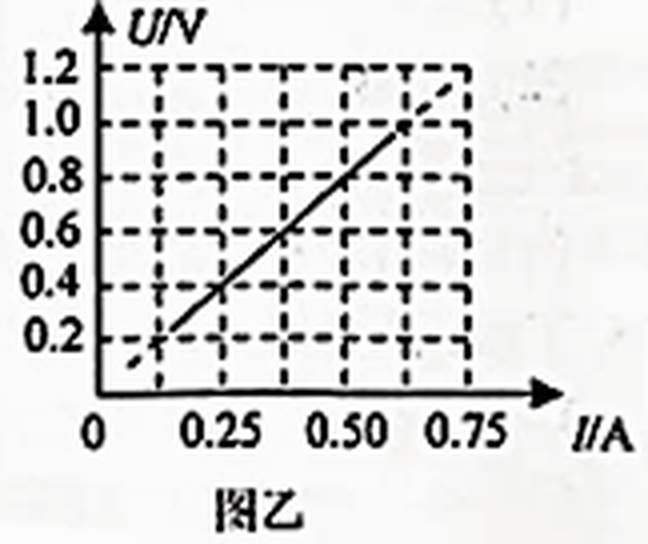

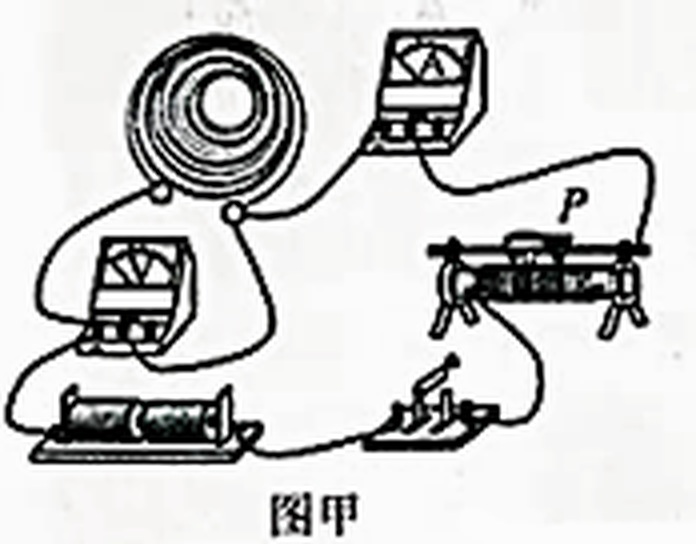

（1）利用图甲所示的实物图测出铜导线的电阻。①实验中，小科在闭合开关前应将滑片 P 置于最 ____端。（填＂左＂或＂右＂）②小科通过移动滑片 P，测得多组数据，绘制成 U－I 图像如图乙，据此可以判定这卷导线的实际长度 ____ 100 m。（填＂大于＂、＂等于＂或＂小于＂）。 （2）小思认为用电子秤测出这卷导线的质量 mm，利用铜的密度 ρ\rho，也可以算出实际长度。请你写出这卷导线实际长度 l 计算式：l=\mathrm{l}= ____（用字母表示）。
第 26 题 ·solution
📖 单题精读 →
小科从标签得知雪碧成分中有水、二氧化碳、柠檬酸、柠檬酸钠等。在查阅资料知道 1 体积雪碧中含有约 3 体积二氧化碳，柠檬酸的含量约为 2.8 g/1000 mL2.8 \mathrm{~g} / 1000 \mathrm{~mL}。柠檬酸与碳酸钠反应的化学方程式为：2C6H8O7+3Na2CO3=2C6H5O7Na3+3CO2↑+3H2O2 \mathrm{C}_{6} \mathrm{H}_{8} \mathrm{O}_{7}+3 \mathrm{Na}_{2} \mathrm{CO}_{3}=2 \mathrm{C}_{6} \mathrm{H}_{5} \mathrm{O}_{7} \mathrm{Na}_{3}+3 \mathrm{CO}_{2} \uparrow+3 \mathrm{H}_{2} \mathrm{O}。他用一瓶 500 mL 的雪碧做了如下实验：
实验步骤步骤一步骤二步骤三步骤四
操作过程倒出三分之二雪碧，测其 pH在剩余雪碧中加入约 6gNa2CO36 \mathrm{gNa}_{2}\mathrm{CO}_{3}立即盖上瓶盖、摇匀测溶液 pH
现象或结果pH 约为 3产生大量气泡气泡消失，瓶子略瘪pH 约为 9
【发现问题】CO2\mathrm{CO}_{2} 去哪儿了？ 【提出猜想】（1）CO2\mathrm{CO}_{2} 被溶解了；（2）CO2\mathrm{CO}_{2} 与 H2O\mathrm{H}_{2} \mathrm{O} 发生了反应；（3）CO2\mathrm{CO}_{2} 与 Na2CO3\mathrm{Na}_{2} \mathrm{CO}_{3} 溶液发生了反应。小思否定了猜想（1）和（2），其理由是原 CO2\mathrm{CO}_{2} 在溶液中已经饱和。 【设计实验】对猜想（3）进行实验探究。
编号实验一实验二实验三实验四
实验装置![](mp_08db8f7583.jpg)![](mp_eb5e6ab455.jpg)![](arc_q26_exp3.jpg)![](mp_ffe15437e2.jpg)
操作过程Na2CO3\mathrm{Na}_{2}\mathrm{CO}_{3} 溶液中滴加 CaCl2\mathrm{CaCl}_{2} 溶液Na2CO3\mathrm{Na}_{2}\mathrm{CO}_{3} 溶液中通入过量 CO2\mathrm{CO}_{2} 滴加 CaCl2\mathrm{CaCl}_{2} 溶液收集一瓶 CO2\mathrm{CO}_{2}，加入 30 mL 饱和 Na2CO3\mathrm{Na}_{2}\mathrm{CO}_{3} 溶液中，盖上瓶盖摇匀将实验三的溶液低温蒸发、干燥，得到的白色粉末按如图所示装置进行实验
实验现象实验产生白色沉淀无明显变化瓶变瘪，瓶底有晶体析出A 试管口有水滴，澄清石灰水变浑浊
根据实验探究过程，回答下列问题： （1）设计实验一的作用是 ____。 （2）实验四中 A 试管口略向下倾斜，其目的是 ____。 （3）根据实验探究得出：CO2\mathrm{CO}_{2} 与 Na2CO3\mathrm{Na}_{2} \mathrm{CO}_{3} 溶液反应的化学方程式是 ____。
第 27 题 ·solution
📖 单题精读 →
马铃薯（俗称＂土豆＂）是人们十分喜爱的食物之一。请回答下列问题： （1）食用的马铃薯属于该植物的 ____（填器官名称）。 （2）把切好的土豆丝放入清水中，过一段时间后发现土豆丝变得硬挺，从细胞液浓度分析这主要是因为 ____。 （3）如图是发芽的马铃薯，种入土壤后长成新植株。这种生殖方式属于 ____。
第 28 题 ·solution
📖 单题精读 →
丁酸乙脂是无色有菠萝香味的液体，其密度为 0.87 g/cm30.87 \mathrm{~g} / \mathrm{cm}^{3}，难溶于水，可与油类互溶。现取 11.6 g 丁酸乙脂在氧气中完全燃烧，只产生 26.4gCO226.4 \mathrm{gCO}_{2} 和 10.8gH2O10.8 \mathrm{gH}_{2} \mathrm{O}。 （1）含有丁酸乙脂的物品应远离火源。若丁酸乙脂燃烧，____（填＂能＂或＂不能＂）用水来灭火。 （2）丁酸乙脂可与油类互溶，这种性质属于 ____性质。 （3）丁酸乙脂中碳元素和氢元素的质量比为 ____。
第 29 题 ·solution
📖 单题精读 →
宁波杭州湾国家湿地公园是典型的海岸湿地生态系统，大量水鸟栖息于此，故有＂鸟类天堂＂的美誉。
（1）湿地公园中水鸟属于生态系统组成成分中的 ____。 （2）湿地公园中荷叶制造的有机物通过 ____输送到地下茎（藕）中贮存。 （3）下列关于湿地公园的一些观点其中合理的有 ____（可多选）。 （1）湿地植被能净化水质有利于生态系统的稳定。 （2）湿地公园中生物种类越多，自动调节能力越强 （3）湿地公园环境优美，可在园内修建高档住宅小区 （4）湿地公园中生物与环境相适应，这是自然选择的结果
第 30 题 ·solution
📖 单题精读 →
取一根吸管，在离吸管末端三分之一处，剪一水平切口 P，从切口处折弯吸管，把吸管放进水里，让切口高水面约 2−3 cm2-3 \mathrm{~cm}，用力吹气，如图所示，发现切口处有水沿水平方向喷出。请你运用科学知识解释此现象形成的原因。
第 31 题 ·solution
📖 单题精读 →

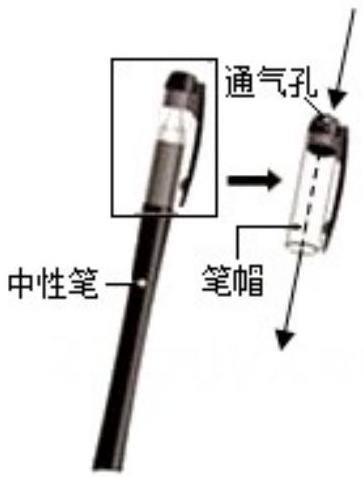

小科发现中性笔的笔帽上有小孔，为了解小孔作用，小科查阅资料：儿童不小心将笔帽吸入引发窒息，这个通气孔能保证呼吸道不被完全堵塞因此被称为＂救命孔＂。
（1）若不小心吸入笔帽，人体在用力吸气时通过该笔帽通气孔的气体流速可达 20 m/s20 \mathrm{~m} / \mathrm{s}。为确保生命安全，人体与外界通气量要达到 1.36×10−4 m3/s1.36 \times 10^{-4} \mathrm{~m}^{3} / \mathrm{s}，则通气孔的面积至少为 ____ mm2\mathrm{mm}^{2}。 （2）若不小心将没有通气孔的笔帽吸入气管，此时由于呼吸道堵塞导致肺内气压比外界气压小 1.3×104 Pa1.3 \times 10^{4} \mathrm{~Pa}，笔帽的横截面积约为 0.85 cm20.85 \mathrm{~cm}^{2}，医生至少需要 ____ N 的力才能将笔帽取出。（计算结果精确到 0.1 N） （3）医学上抢救气管异物堵塞的标准方法是：急救者从背后环抱患者，用力向患者上腹部施压，从而排出异物被称为＂生命的拥抱＂。此方法应用的科学原理是：一定质量的气体体积 ____时，压强增大。
第 32 题 ·solution
📖 单题精读 →
为测定 CuCl2\mathrm{CuCl}_{2} 和 FeCl2\mathrm{FeCl}_{2} 组成的混合溶液中 FeCl2\mathrm{FeCl}_{2} 的质量分数进行如下实验： （1）取 200 g 混合溶液加入足量的 AgNO3\mathrm{AgNO}_{3} 溶液，经过滤洗涤、干燥、称量得到 143.5 gAgCl 固体； （2）另取原混合溶液各 200 g 与含有杂质的废铁屑反应（杂质不溶于水，也不参与反应），共做了五组实验，其实验数据如下表。
实验组别一二三四五
混合溶液质量／g200200200200200
铁屑质量／g69121518
析出铜的质量／g6.49.6m1616
请分析计算： （1）表中第三组实验的 mm 值为 ____。 （2）第 ____组实验恰好完全反应。 （3）铁屑中铁的质量分数为多少？（计算结果精确到 0.1%0.1 \%） （4）原混合溶液中 FeCl2\mathrm{FeCl}_{2} 的质量分数为多少？（计算结果精确到 0.1%0.1 \%）
第 33 题 ·solution
📖 单题精读 →

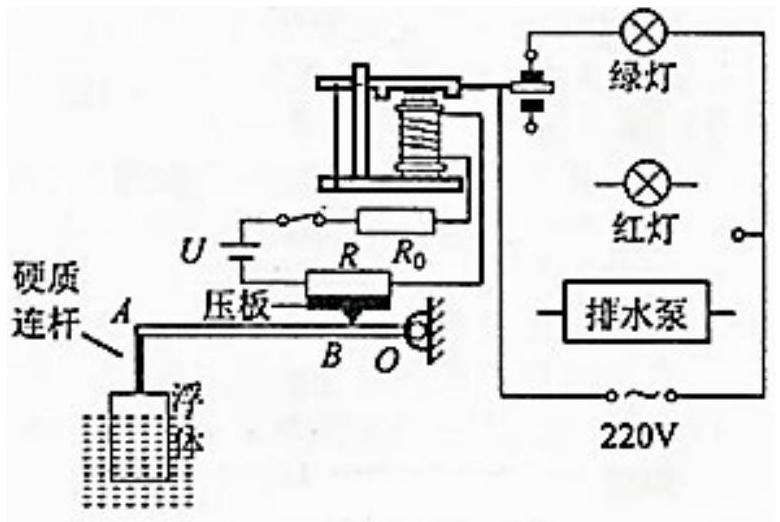

为响应宁波市政府提出的＂创建海绵型城市＂的号召，小科设计了如图所示的市政自动排水装置模型，控制电路由电压为 12 V、最大容量为 100 Ah 的蓄电池供电，蓄电池用＂发电玻璃＂制成的太阳能电板充电。R0\mathrm{R}_{0} 为定值电阻，R 为压敏电阻，压敏电阻通过杠杆 ABO 与圆柱形浮体相连，AB:BO=4:1\mathrm{AB}:\mathrm{BO}=4:1，压敏电阻的阻值随压力变化的关系如下表。（压板、杠杆和硬质连杆的质量及电磁铁线圈电阻忽略不计，所用绿灯红灯及排水泵的额定电压均为 220 V）
压敏电阻受到的压力 F/N\mathrm{F} / \mathrm{N}60120180240300360420480…\ldots
压敏电阻 R 阻值 /Ω/ \Omega500360260180120806555…\ldots
（1）当水位在安全位置以下时绿灯亮，排水泵不工作；当水位达到安全位置上限时红灯亮，同时排水泵正常工作。请按要求完成图中工作电路的连接。 （2）＂发电玻璃＂光电转化率接近 18%18 \%。要求在 5 h 内对控制电路的蓄电池充满电，则选用的＂发电玻璃＂面积至少为 ____ m2\mathrm{m}^{2}。（太阳能辐射到每平方米地面上的平均功率按 1000 W 计算，计算结果精确到 0.1 m） （3）按照设计要求，当水位上升到浮体刚好全部浸入水中时，压敏电阻受到压力为 360 N，通过电磁铁线圈的电流为 100 mA，排水泵启动；当水位回落到浮体只有 25\frac{2}{5} 体积浸入水中时，杠杆 ABO 仍处于水平位置，线圈中电流为 30 mA，排水泵停止工作，则小科应选择重力为多大的浮体。 （4）在实际调试过程中，小科发现水位已达到安全位置上限，但排水装置还未启动。如果在其他条件保持不变的前提下，使排水装置符合设计要求。应将与压敏电阻相连的压板向 ____（填＂左＂或＂右＂）移动。
