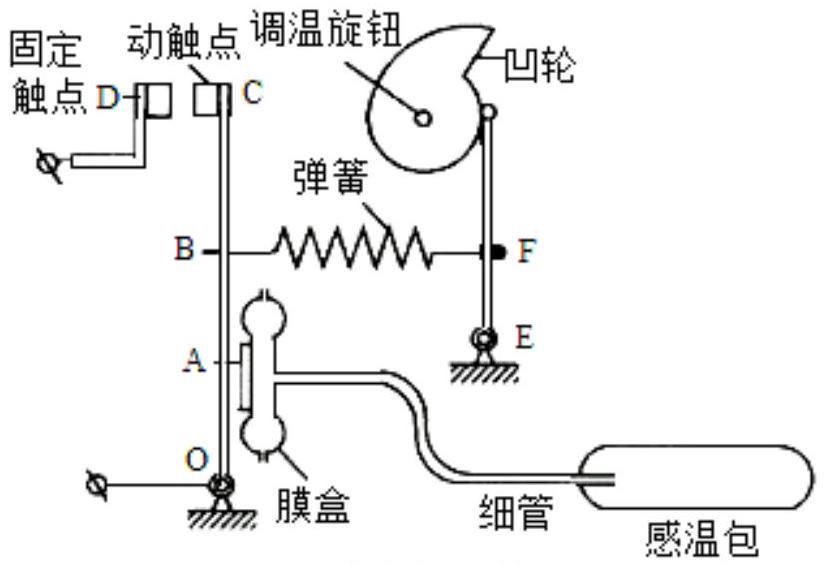

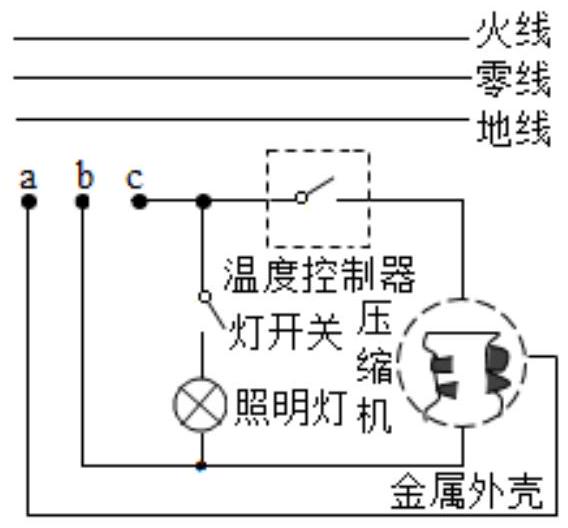

电冰箱是通过温度控制器控制压缩机的开或停来控制温度,某冰箱的温控制冷和电路,如图甲,冰箱内温度控制器工作原理如图乙,硬杆 OAB 可绕固定点 O 转动,感温包内充有感温剂气体,膜盒因感温包内气体压强的变化而改变对 A 点的推力大小。甲乙(温度控制器)(1)请将答题纸图甲中的 a、b、c 三个接线头连入家庭电路。
(2)温度控制器接通电路的工作过程是,当感温剂气体温度上升时, ____ ,动触点和固定触点接通,压缩机开始工作。

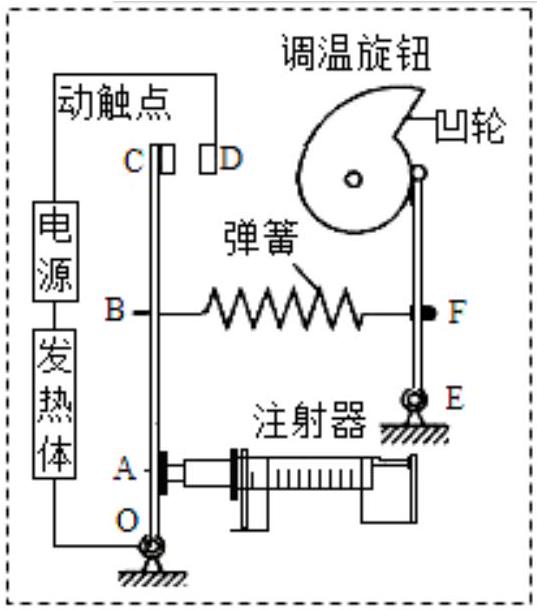

(3)某同学模拟冰箱温控制冷电路,制作了一个恒温箱,如图丙。恒温箱中温度控制器的轻质硬杆 OA 长为 5 厘米, OB 长为 12 厘米,注射器的最大刻度为 30 毫升,刻度部分长为 10 厘米。丙(恒温箱)
m/g
80
160
240
L/cm
12.8
13.6
14.4
查阅资料得知,在弹性限度内,弹簧的长度 l 与所挂钧码质量 m 的关系遵循函数 l=km+b(k 和 b 为常数)。为了确定该弹簧 k 和 b 的值,在弹簧上挂钩码测得三组数据如上表。
当设定的温度为 40∘C 时,弹簧长 14 厘米,触点 C 和 D 恰好接通。请计算此时注射器内气体的压强。 (已知当时大气压为 1×105 帕)
(4)丙图中,温度控制器硬杆上的连结点 O、B、E、F 均固定,调温旋钮转轴及触点 D 也固定,调温旋钮已调到最低温度,在不更换元件的情况下,如何将恒温箱设定温度调节得更低? ____。
